Željeznička pločica

Fishplates (željezničke zglobne ploče), obično su poznate kao tapresivne tablice ili riblje ploče, služe kao konektori na željezničkim zglobovima. Klasificirani su kao lagana željeznica, teška željeznica i željeznica. Fishplates su pričvršćivači koji se koriste za povezivanje šina.

Pošaljite upit

Chat Sada

Opis

Tehnički parametri

Željeznička pločica

Kategorija	Parametar	Detalji	Standardi / vrijednosti
Osnovne informacije	Vrsta	Standardna / izolirana / kompromisna / joggled Fishplate	Ovisi o vrsti zglobova željeznicom
	Materijal	Ugljični čelik (razred 50e, 70e) / nehrđajući čelik (AISI 304)	EN 10025, ASTM A36
	Površinski tretman	Hot-DIP pocinčani (HDG) / crni oksidni premaz	ISO 1461, ASTM A123
Karakteristike dizajna	Vrsta rupe	Ovalni / kružni (za podešavanje vijaka)	Omogućava termičko širenje
	Bolt rupe	4-rupa / 6 rupa (ovisno o veličini šine)	UIC 860, Arema 2-5.6
	Dužina	300mm - 1000 mm (varira od profila šine)	Odseka šine (npr. UIC 60)
Mehanički	Zatezna čvrstoća	Veći ili jednak 500 MPa (razred 50e) / veći od ili jednak 700 MPa (razred 70e)	EN 10025-2, ASTM A572
	Otpornost na smicanje	Veći ili jednak 60 kn po vijtu (za standardne ploče za ribu)	DIN EN 13481
	Umor život	>2 miliona ciklusa (dinamičko testiranje opterećenja)	EN 13230-3
Kompatibilnost	Vrste šina	UIC 54/60, BS 80A-100A, Arema 115re-136re	Mora podudarati profil šine
	Tip vijka	Riblji vijci (M22, M24) sa opružnim podlošcima	EN 14399, ASTM A325
Standardi	Evropa (UIC)	UIC 864 / EN 13230	TSI kompatibilan
	Sjeverna Amerika (Arema)	Arema Poglavlje 3, odjeljak 5.6	Fra-odobren

Usporedba vrsta ribe pločice

Vrsta	Prednosti	Nedostaci	Tipična upotreba
Standard	Visoka čvrstoća, isplativo	Zahtijeva česte ponovno zatezanje	Opće teretne linije
Izoliran	Električna izolacija za signalizaciju	Niža mehanička čvrstoća	Elektrificirani presjeci staze
Kompromis	Povezuje različite željezničke profile	Složena instalacija	Tranzicijske zone
Joggled	Poboljšano poravnanje na zglobovima	Viši trošak proizvodnje	Zakrivljene zapise

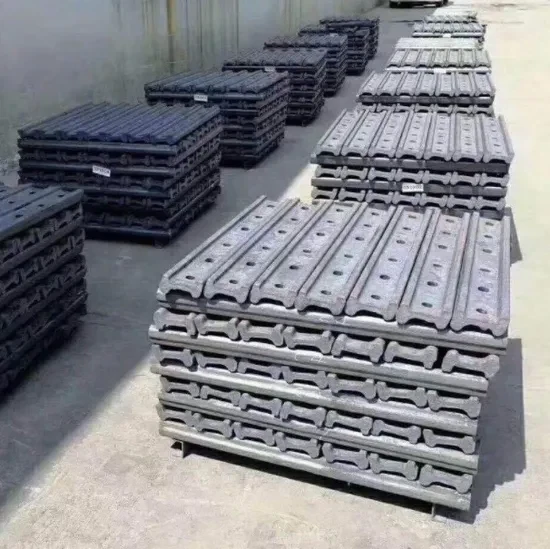

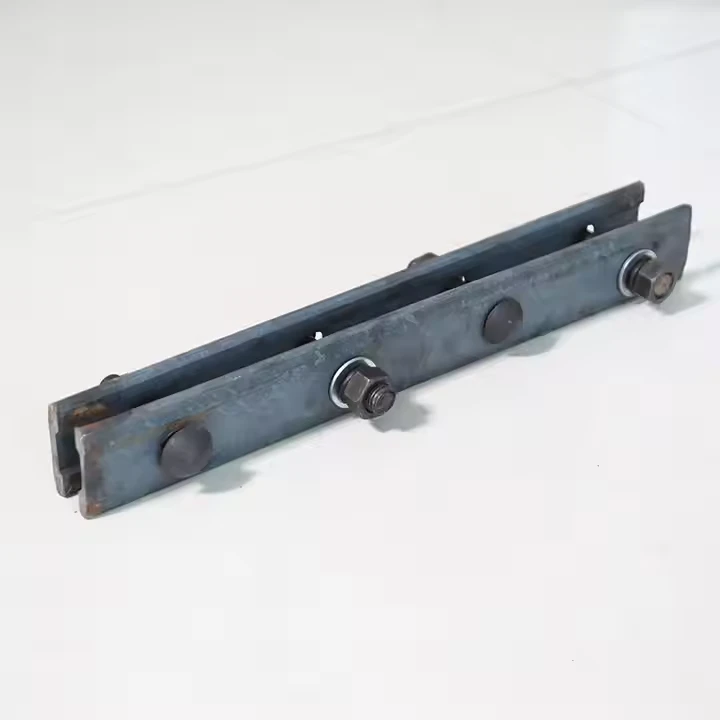

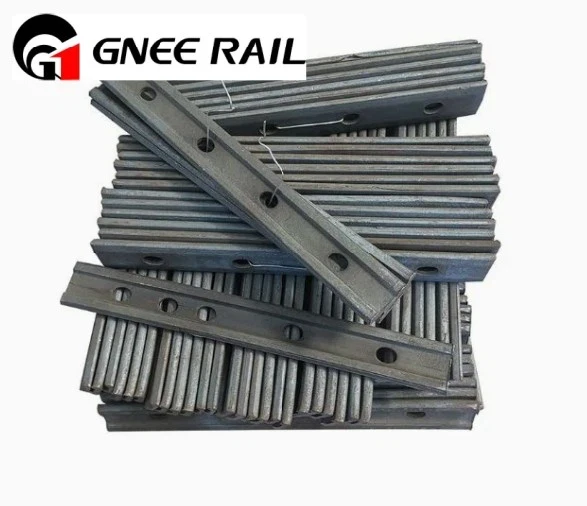

Rail Fishplate
