Name: Kina E1809 Željeznička kopča Proizvođači Dobavljači Tvornica - E1809 Željeznički isječak besplatni uzorak
Brand: GNEE
SKU: 256082274

Opis

Tehnički parametri

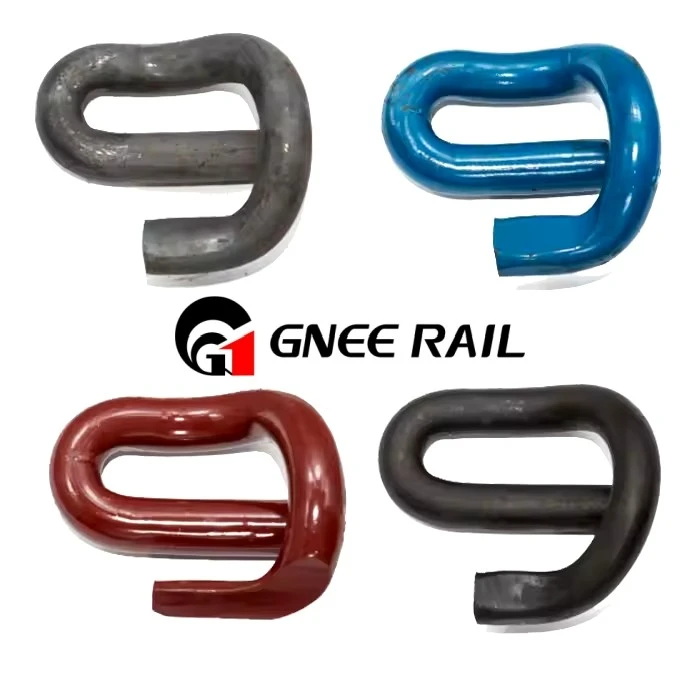

E1809 Railway Clip

Šipke za šine, uključujući termine kao što su željezničke kopče, elastične šinske kopče, kopče za tračnice i kopče za željezničke pragove, igraju ključnu ulogu u pričvršćivanju šina na spone ili osnovne ploče, osiguravajući stabilnost kolosijeka i siguran rad voza. E1 šinske obujmice su dio Pandrol asortimana šinskih obujmica i pripadaju dobro poznatoj seriji E-tipa. Kao pouzdan i stručni proizvođač, nudimo razne šinske kopče, uključujući modele kao što su E1809, E2052, E1804, E2055, E2005 i E2006. Osiguravamo vrhunsku proizvodnju koja zadovoljava standarde ISO9001. Dostupna su prilagođena rješenja. Javite se za više detalja.

E1809 Specifikacija željezničke kopče

Artikl br	Materijal	Prečnik	Dužina klipa	Širina klipa	Težina	HRC	Pritisak	Test na umor
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E2001	60Si2Mn	ø18			0.6	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
PR309	60Si2Mn	ø19	130		0.91	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
PR601	60Si2Mn	ø19			0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
PR415	60Si2Mn	ø20			0.8	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
PR601	60Si2Mn	ø20				44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
DI	60Si2Mn	ø18	100±3			44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E18	60Si2Mn	ø18	100±3			44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E19	60Si2Mn	ø18	100±3			44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
E20	60Si2Mn	ø18	100±3			44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
SKL12	60Si2Mn	ø13			0.53	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
Brzi isječak-1508	60Si2Mn	ø15			0.58	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
Brzi isječak-1501	60Si2Mn	ø15			0.58	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze
Brzi isječak-16	60Si2Mn	ø16			0.6	44-48	Veća ili jednaka 9,5KN	5000000 puta bez pauze

E1809 specifikacija materijala za tračnice

Serije	Tip	Tvrdoća	Materijal	Život od umora	Površina
E rail clip	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Manje od ili jednako 0.35, P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Manje ili jednako 0,35 P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: Manje ili jednako 0,03, S: Manje ili jednako 0,03	Za Dia.18 je 3 miliona ciklusa bez prekida. Za Dia.20 je 5 miliona ciklusa bez prekida.	Običan (nauljen), oksid crni, farbanje u boji ili po želji kupca.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh clip& Kovani šinski klip	SKL1	42-47HRC
PR klip za šinu	PR309	44-48HRC
	PR401
	PR601
	PR85
Također možemo proizvesti prilagođene šinske kopče prema vašim crtežima ili uzorcima!
