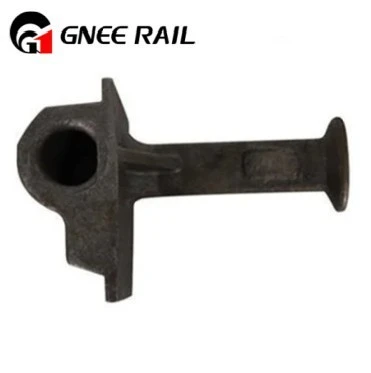

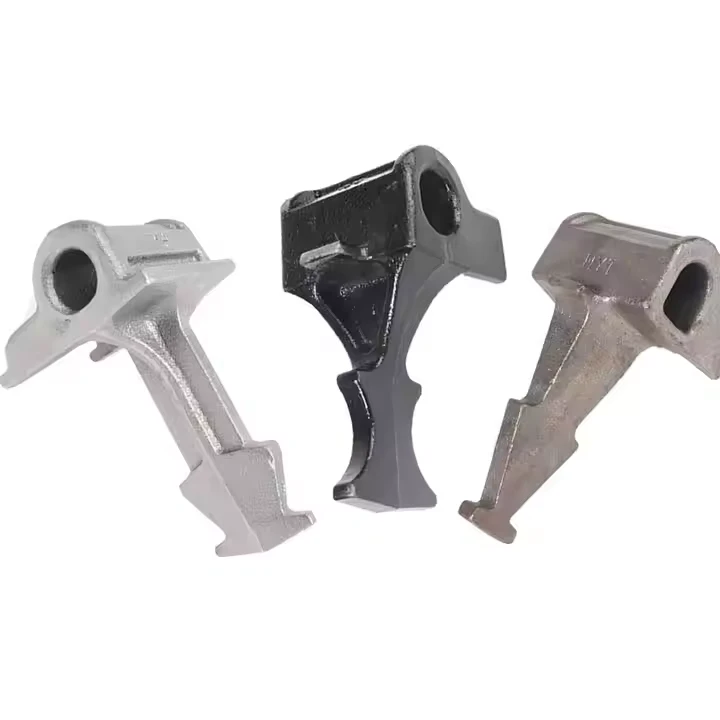

↵Sistem pričvršćivanja ramena šine
Rame za željeznicu, također poznato kao rame šine ili rame osnovne ploče, je kritična strukturna komponenta interfejsa u modernim sistemima šinskih pričvršćenja. Služi kao primarni element za-nosač i prijenos sile{2}}koji prenosi sile stezanja sa elastičnih šinskih obujmica na prag ili kolosiječnu ploču, dok precizno pozicionira i zadržava stopu šine. Dizajnirani da pruže stabilnu, izdržljivu podršku pod dinamičkim opterećenjima voza, ramena su sastavni dio održavanja stabilnosti kolosijeka, upravljanja nagibom šine (nagib) i osiguravanja dugotrajnog-integriteta šine-spavaće veze.
Tehničke specifikacije:
| Parametar | Standardno rame od livenog gvožđa | Elastična polimerna ramena | Teška{0}}Rame od kovanog čelika |
|---|---|---|---|
| Primarna aplikacija | Konvencionalni balastirani kolosijek sa betonskim pragovima | Ploče i površine koje zahtijevaju visoku električnu izolaciju | Teški{0}}koridori, oštre krivine,-zone velikog udara |
| Materijal jezgre | Sferoidno grafitno željezo (SGI/DUKTILNO željezo) | Staklenim{0}}poliamidom ojačanim staklenim vlaknima (PA{1}}GF) | Kovani legirani čelik |
| Ključna prednost | Visok omjer čvrstoće-i-odnosa, odlična izdržljivost | Prigušivanje vibracija, električna izolacija,{0}}bez korozije | Vrhunska čvrstoća i otpornost na habanje, minimalna deformacija |
| Tipičan sistem pričvršćivanja | Pandrol Fastclip, e-sistemi klipova | Vossloh W-14, W-30 serije | Sistemi tipa SKL-, specifične-teške aplikacije |
| Razmatranje održavanja | Provjerite ima li pukotina/lomova; korozija na interfejsu spavača | Nadgledajte UV degradaciju, puzanje ili pucanje | Provjerite ima li plastičnih deformacija na kontaktnim točkama kopče |
Mehanička i instalacijska perspektiva
Trodimenzionalno upravljanje silom: Prevodi vodoravnu silu stezanja iz šine u kombinaciju vertikalnog pritiska na prag i bočnog pričvršćivanja na stopu šine.
Raspodjela i koncentracija stresa: Dizajniran sa specifičnim radijusima i uglovima za distribuciju visokih kontaktnih naprezanja iz obujmice na širu površinu i praga i same kopče, minimizirajući plastičnu deformaciju.
Rail Foot Engagement: Odlikuje se precizno obrađenim kontaktnim profilom koji bezbedno drži podnožje šine, sprečavajući podizanje i kontrolišući ugao nagiba šine (obično 1:40 ili 1:20).
Perspektiva instalacije, održavanja i integracije sistema
- Osnova za pričvršćivanje sklopa: Djeluje kao tačka sidrenja na koju su povezane sve ostale komponente (kopča, izolator, moguća zatezna ploča), definirajući geometriju jezgra sistema.
- Sleeper Interface: Dizajnirano da se ugrađuje u beton tokom livenja pragova ili se sigurno pričvršćuje na drvene/čelične pragove pomoću vijaka ili ljepila, osiguravajući trajnu vezu.
- Održavanje mjerača: Kritičan za održavanje preciznog širine kolosijeka; habanje ili oštećenje vodeće površine ramena direktno dovodi do proširenja merača.
- Modularna zamjena: U mnogim sistemima, istrošena ili oštećena ramena mogu se zamijeniti pojedinačno bez potrebe zamjene cijelog kreveta za spavanje, što olakšava troškovno{0}}efikasno održavanje.
