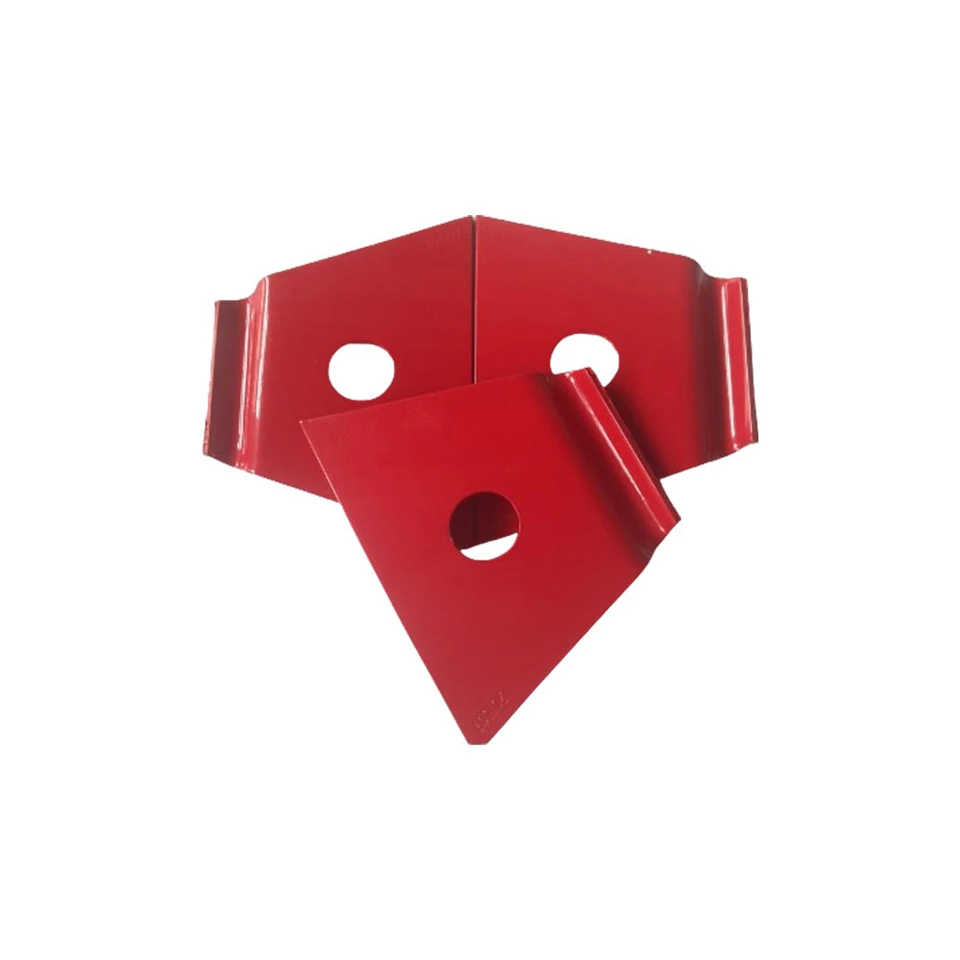

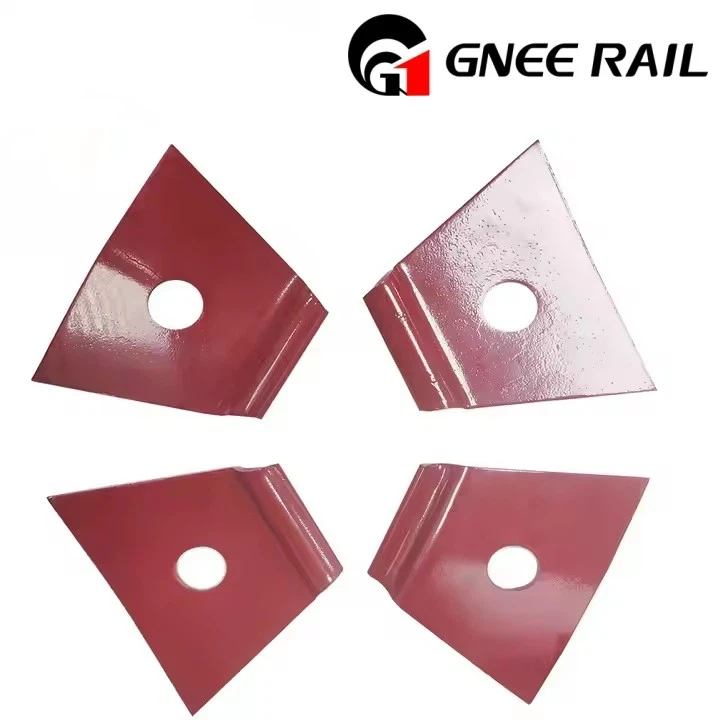

↵Rail Nabla sistem za pričvršćivanje klipom
Željezničke Nabla obujmice, nazvane po svom prepoznatljivom trouglastom ili klinastom-obliku (∇-) profila, su specijalizirane komponente za pričvršćivanje koje se koriste u sistemima šina za direktno pričvršćivanje. Dizajnirani su tako da elastično pričvrste stopu šine na betonsku ili čeličnu osnovnu ploču, osiguravajući konzistentno zadržavanje, električnu izolaciju i prigušivanje vibracija. Njihov dizajn omogućava kontrolirane vertikalne, bočne i uzdužne sile, što ih čini kritičnim za modernu stabilnost kolosijeka.
Tehničke specifikacije:
| Model/Tip | Tipična sila stezanja (kN) | Primarna scena aplikacije | Standardni materijal / tretman | Ključna karakteristika / Tip izolatora |
|---|---|---|---|---|
| Vossloh W 14 | 14 - 15 | Brza željeznica{0}}, sistemi metroa | Opružni čelik, Zn ljuspičasti premaz | Uparen sa GRP (poliamid{0}}ojačanim staklom) izolatorom; podesivo opterećenje prstiju. |
| Pandrol Fastclip | 12 - 15 (podesivo) | Glavni i teški transport | Čelik SAE 5160, epoksidni premaz | Samo{0}}zaključujući, dvodijelni-sistem sa ramenom od livenog gvožđa i zasebnom kopčom. |
| Nabla SFC | 18 - 20 | Teški{0}}prevoz tereta, linije velike{1}}ne tonaže | Legirani opružni čelik, Dacromet | Visoka{0}}snaga zadržavanja; često se koristi s poliuretanskim izolatorom za poboljšano prigušivanje. |
| Stedef VIPA | 13 - 14 | Laka željeznica, Tramvajski sistemi | Nerđajući čelik (AISI 301) | Otporan na koroziju{0}}; integrirana izolacijska stopa za jednostavnu montažu. |
| Generički niski{0}}profil | 9 - 11 | Depo kolosijeci, Industrijske kolosijeke | Pocinčani ugljični čelik | Kompaktan dizajn za ograničena slobodna područja; osnovni poliamidni izolator. |
Scenariji aplikacija
{0}}Koridori željeznice velike brzine:Razmješta se na kolosijeke ploča i mostova kako bi se održala precizna tračnica i širina kolosijeka pod dinamičkim opterećenjima pri vrlo velikim brzinama.
Teške{0}}prevozne linije:Odabrani zbog velike sile stezanja i otpornosti na puzanje šine u dijelovima koji nose velika osovinska opterećenja i čest promet.
Specijalna traka:Koristi se u složenim rasporedima kolosijeka kao što su skretnice (skretnice) i raskrsnice, gdje je potrebno dosljedno i pouzdano zadržavanje na različitim osnovnim pločama.
Perspektiva održavanja i rada
- Minimalno rutinsko održavanje:Dizajniran kao komponenta "uklopi-i-zaboravi", koja ne zahtijeva periodično ponovno-zatezanje u normalnim uvjetima, za razliku od nekih pričvršćivanja vijcima.
- Brza zamjena jedinice:Oštećene kopče mogu se pojedinačno zameniti bez ometanja susednih kopči ili poravnanja šina, korišćenjem specijalizovanih alata za montažu/demontažu.
- Dug vijek trajanja:Obično nudi vijek trajanja od 25-30 godina, ovisno o pravilnoj instalaciji, spektru opterećenja i faktorima okoline (npr. korozija, izlaganje UV zračenju za korištenje iznad zemlje).
Gnee Professional dobavljač
