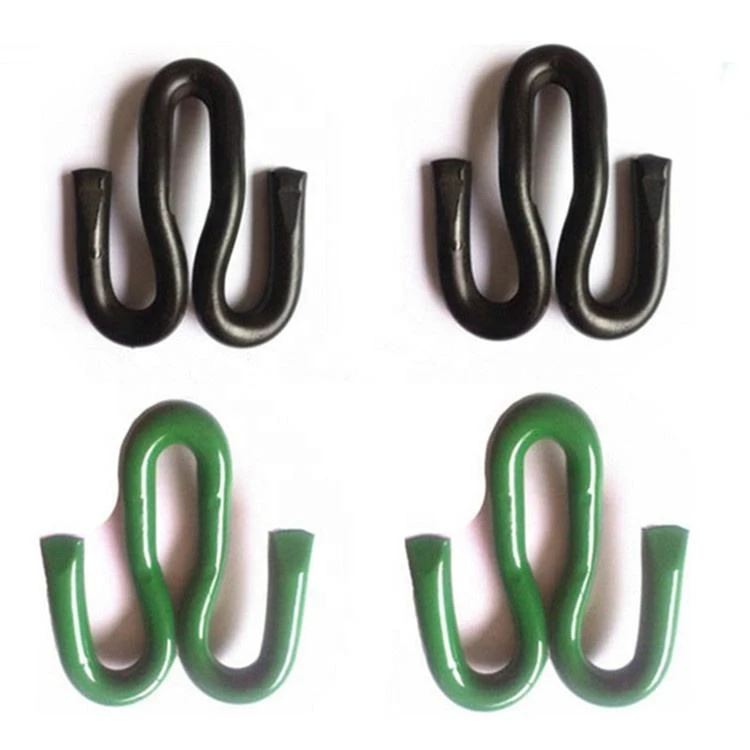

↵Rail Fast Clip sistem za pričvršćivanje
Željeznička obujmica se koristi za pričvršćivanje šina na podložnu ploču zajedno sa betonskim pragom. Različiti tipovi teških{1}}štipaljki se koriste za pričvršćivanje šina na osnovnu ploču ili Sleeper, od kojih je jedna uobičajena E kopča, koja je u obliku čvrste spajalice. Još jedna je SKL zatezna stezaljka, koja je ujedno i najrašireniji tip u cijelom svijetu. Drugi poput KPO Clamp i Nabla Clip, također se koriste u različitim situacijama.
Tehničke specifikacije:
| Parametar | FAST Standard | FAST Heavy Haul | FAST Transit | BRZO Otporan na koroziju- |
|---|---|---|---|---|
| Materijal kućišta | ASTM A128 Gr B3 | ASTM A128 Gr C | ASTM A743 Gr CN7M | ASTM A890 Gr 4A (dupleks) |
| Opružni materijal | 51CrV4 | 60SiCr7 | 54SiCr6 | 50CrV4 |
| Opseg opterećenja prstima | 12-16 kN | 18-22 kN | 10-14 kN | 12-16 kN |
| Kompenzacija habanja | ±8 mm | ±10 mm | ±6 mm | ±8 mm |
| Težina po montaži | 8,5-9,5 kg | 10,5-11,5 kg | 7,5-8,5 kg | 9,0-10,0 kg |
| Vrijeme instalacije | 45-60 sekundi | 60-75 sekundi | 40-55 sekundi | 50-65 sekundi |
Integrisana arhitektura sistema
Monoblok dizajn kućišta: Pojedinačni-odliv od visokog-manganskog čelika (11-14% Mn) obuhvata sve funkcionalne elemente, pružajući inherentnu otpornost na koroziju i eliminišući 85% tradicionalnih komponenti za sklapanje
Samoregulirajući klinasti mehanizam: Kosa klinasta površina (ugao od 12 stepeni) sa progresivnom oprugom stvara automatsko podešavanje napetosti kompenzujući habanje šine od ±8 mm bez ručne intervencije
Triaksijalna raspodjela sile: Dizajniran da istovremeno upravlja vertikalnim opterećenjima (do 40kN), bočnim silama (25kN) i uzdužnim puzanjem (15kN) kroz geometrijske puteve opterećenja unutar kućišta
Nauka o materijalima i inženjerstvo izdržljivosti
- Austenit mangan čelik: ASTM A128 Grade B3 sastav (1,1%C, 12,5%Mn) pruža jedinstvenu kombinaciju visoke žilavosti (150J Charpy na -40 stepeni) i sposobnosti očvršćavanja
- Precizno livenje u pesak: Bez-proces pečenja postiže se kao-preciznost lijevanih dimenzija od ±0,5 mm uz kontrolirano hlađenje kako bi se spriječilo taloženje karbida na granicama zrna
- Poboljšanje površine: Sačmarenje sa kuglicama od livenog čelika od 2,0 mm stvara kompresivni sloj od 0,3-0,5 mm, nakon čega sledi fosfatni premaz za inhibiciju korozije
