Što se tiče komponenta sistema za pričvršćivanje željezničkog pričvršćivanja, uključujućiSKL šine za šine, željeznički jastučić, vijak, ploča za vezanje, perilica, plastični mozak, vijak zapisa i orasiitd. Učešće sustava za pričvršćivanje šina SKL uključujeSKL 12, SKL 14iSKL 3System za pričvršćivanje šina. Vossloh SKL-12 pričvršćivači su željeznički pričvršćivači bez balastnih i su odvojeni pričvršćivači za spavanje staza bez betonskih ramena.
Dimenzije i materijal sistema za pričvršćivanje šina SKL12
| Broj artikla | Opis | Specifikacija | Materijal |
|---|---|---|---|
| 1 | Vijak za ribu | 22×135, 24×135, 24×145 | Q235 |
| 2 | Vijak za ribu velike čvrstoće | 22×135, 24×135, 24×145 | C45 |
| 3 | Izolirani vijak | 22×160, 24×160, 24×170 | C45 |
| 4 | T Tip vijak | M24x110 | Q235 |
| 5 | Ravna perilica | 6×25×50 | Q235 |
| 6 | Proljetna perilica | 20×8, 24×8, 26×8 | ? |
| 7 | Dvostruka proljetna perilica | 26×8 | ? |
| 8 | Vijak | M22x185, M24x195 | Q235 |
| 9 | SPIKE Kvadratni vijak za glavu | 22x145, 22x155, 22x165 | Q235A |
| 10 | Šesterokutni vijak Spike | 22x145, 22x155, 22x165, 22x185, 22x195 | Q235A |
| 11 | Pasa spike | 16×165 | ? |
| 12 | Promjena pregača | 10#, 13#, 14#, 20# | Q235 |
| 13 | Antiseptička mjerač pregača | 10# | Q235 |
| 14 | Čelična ploča / osnovna ploča | Qt450-10 | |
| 15 | Željeznička sidra | QT450-10, Q235A, QT400-15 | |
| 16 | Gumena ploča za kravata | P43, P50, P60 | Guma |
| 17 | Elastična šipka | A, tip B | 60Si2MN |
| 18 | SKL ozbiljan tip | 60SI2CR, 38SI7 | |
| 19 | G Tip | 60Si2MNA | |
| 20 | W Tip | ||
| 21 | Antiseptički elastični željeznički kopča | B tip | 60Si2MNA |
| 22 | Najlonski pregača | V tip, 0-4 #, 2-6 # | Poliamid 66 |
| 23 | Izolirana šipka za mjerenje željeznice | ￠32, ￠36 | ? |
| 24 | Šipka šina | ￠32, ￠36 | ? |
| 25 | Riblja ploča | 43kg, 50kg, 60kg, 75kg | B7. 45# |
| BS60, BS75R, BS80A, BS90A | B6, B7 | ||
| Izolirana riblja ploča (43, 50, 60, 75) .. | B6, B7 | ||
| UIC60, UIC54 | 50#, 45# |

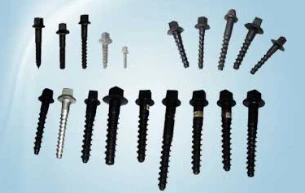

Vijak
Thevijaktakođe je poznat kao i kaoŽeljezni vijak. Kao jedna vrstaRail Spike, To je metalni vijak za pričvršćivanje šine. Vijak Spike obično se izrađuje od 4 čelika. Budući da njegova površina za nokte ima nit, tako da se naziva vijak Spike. Otpor izvlačenja je 0,5 ~ 1,0 puta veći od onog zajedničkog šipka, ali otpor potiska je 50% manje. Zbog neprijatnosti za demontažu i montažu teško je podesiti mjerač šina, koji se općenito koristi naželjeznička izlaznost.
| Vrsta | SS5, SS 8, SS25, SS36, UIC864-1 serija itd |
| Sirovina | Q235, 35 čelika, 45steel, 40mn2, 20 mn si |
| Razred | 4.6, 4.8, 5.6, 8.8 |
| Površina | ravnica (nauljena), crna boja, boja boja, cink, hdg, itd |
Pasa spike
A pasa spikeTakođer se naziva rezanim šiljkom za staze, često se koristi za oblikovanu željezničku stazu na drveni pragovi, kako bi se učvrstio željeznički i vezati ploču na kravate u tragovima, koji ima šiljastu prodornu glavu, a donja površina glave šiljaka nagnuta je da kompromitira vrh željezničke baze.
| Specifikacija | Materijal | Površina | Standard |
| 5/8*6 '' | A3, Q235, 45 #, 55 #, itd | Prema potrebama kupca. | Prema crtežima ili uzorcima kupca. |
| 9/16*5-1/2 '' | |||
| 3/8''*3-1/2 '' | |||
| 1/2*3-1/2 | |||
| Ostale vrste |

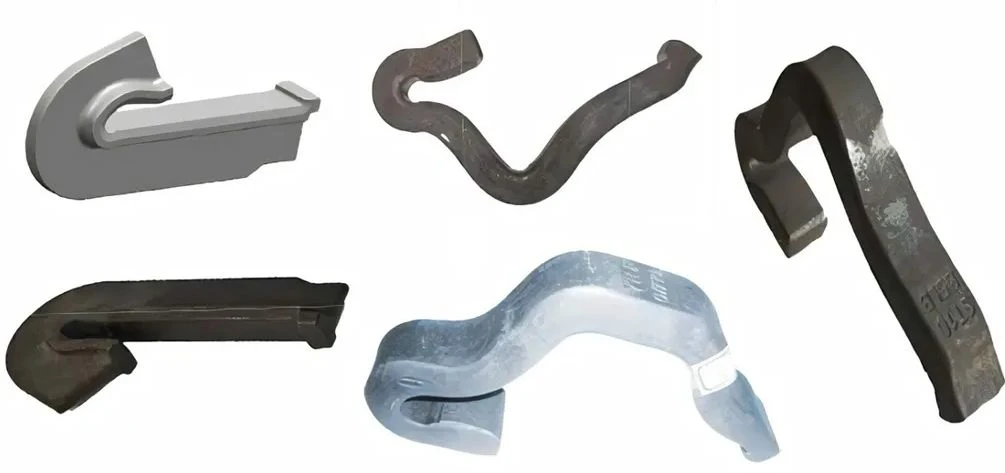

Željeznička sidra
Željeznička sidra Napravljeno u jednodijelnoj konstrukciji iz proljetnog čelika dizajniran je za pričvršćivanječelična šinaČvrsto na bazi šine kako bi se spriječila šina od uzdužnih pokreta, tj. "puzećih" šine, uzrokovane promjenom temperature, razreda, obrazaca prometa i kočionim akcijama vozova.
SKL ozbiljan tip elastični isječak
Šipka šina
Šipka šina, također nazvan mjerač kravata ili mjerila kravata, bar je bar koji je posebno dizajniran za zajednički čelične šine na željezničkom dnu kako bi zaštitile šine od naginjanja i održavanja šina u određenoj mjerači šine.
